伺服線纜的規格是如何選型的？
來源：東莞市華鷹電子有限公司 發布時間：2018-09-25 點擊量：2165
我們在確定伺服線纜的使用規格(即導體截面大小)時，一般應考慮發熱，電壓損失，經濟電流密度，機械強度等條件。
根據經驗，低壓動力線因其負荷電流較大，故一般先按發熱條件選擇截面，然后驗算其電壓損失和機械強度;對高壓線路，則先按經濟電流密度選擇截面，然后驗算其發熱條件和允許電壓損失;而高壓架空線路，還應驗算其機械強度等。那么我們是用什么方式來衡量所需的伺服線纜的大小的呢?我們經常說的伺服線纜多少多少平方，是怎樣的一個標準呢?

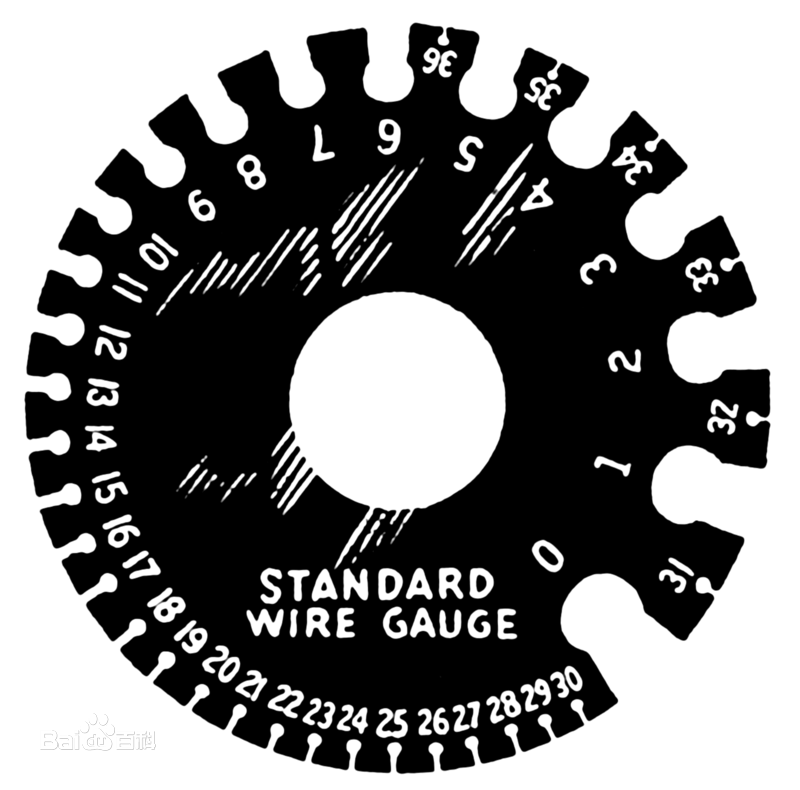

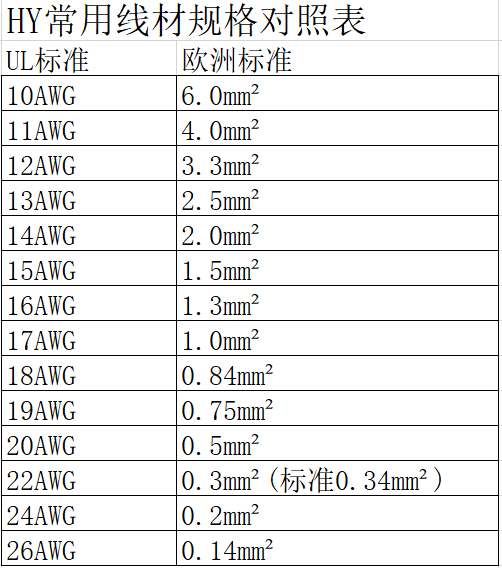

現今線纜行業最常使用的是美國線規(AWG：American wire gauge)，AWG前面的數值(如24AWG、26AWG)表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過的孔就越多，導線的直徑也就越小。粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。 下表就是AWG對應的線纜的平方數：
以上是華鷹常用的線材規格尺寸的對照表，注：有些供應商所制作的線纜實際尺寸是未達到以上標準的，客戶在選擇時應提前與工廠確認準確，避免因線纜不合格導致燒毀電機等嚴重后果!
