伺服線纜在使用過程中的一些具體注意事項

來源：東莞市華鷹電子有限公司發布時間：2018-09-27 點擊量：2152

伺服線纜在工業自動化領域有著不可或缺的作用，今天小編就給大家總結了一些關于伺服線纜在安裝或使用過程中的一些需要特別注意的事項：

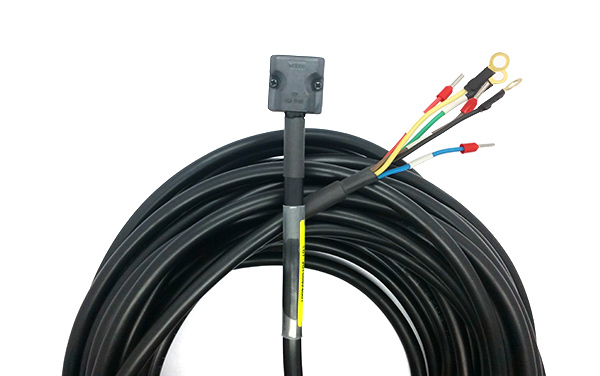

伺服線纜在使用過程中的一些具體注意事項

1) 當電源切斷時，因為驅動器內部大電容含有大量的電荷，請不要接觸R、S、T 及U、V、W 這六條大電力線。請等待充電燈熄滅時，方可接觸。

2) R、S、T 及U、V、W 這六條大電力線不要與其他信號線靠近，盡可能間隔30 厘米(11.8英寸)以上。

3) 如果編碼器或是位置反饋信號接頭聯機需要加長時，請使用雙絞并附隔離接地的信號線。請不要超過20 米(65.62 英尺)，如果要超過20 米，請使用線徑大一倍的信號線，以確保信號不會衰減太多。關于20 米線長的編碼器配線規格，請使用芯線尺寸AWG26，并符合UL 2464 規范的金屬編織雙絞隔離線(Metal braided shield twisted-pair cable)。

4) 當使用CANopen 時，請使用具備雙絞線SHIELDING 的標準接線，以確保通訊質量。

5)編碼器信號線的兩端，即其連接頭和編碼器引出線的連接頭，其shielding 及接地芯線必須確實連接于對應的接腳上，才能夠有效達到屏蔽及接地的作用。

6)建議將電機電纜，輸入動力電纜和控制電纜分別布在不同的線槽中。為了避免由于驅動器輸出電壓快速變化產生的電磁干擾，應該避免電機電纜和其他電纜的長距離并排走線。

7)連接器上的密封墊圈請勿取下或遺漏，務必做到無偏離正確安裝，若安裝不正確，將使伺服線纜無法達到相應的防護等級。
